L'évaluation de la qualité d'un inducteur PFC (Power Factor Correction) est cruciale pour garantir l'efficacité et la fiabilité des systèmes électroniques de puissance. En tant que fournisseur d'inductances PFC, je comprends l'importance de fournir des produits de haute qualité à nos clients. Dans ce blog, je partagerai quelques facteurs et méthodes clés pour évaluer la qualité d'un inducteur PFC.
1. Précision de la valeur d'inductance
La valeur de l'inductance est l'un des paramètres les plus fondamentaux d'un inducteur PFC. Cela affecte directement les performances du circuit PFC. Une valeur d'inductance précise est nécessaire pour que le circuit PFC fonctionne à son efficacité conçue.
Pour évaluer la précision de la valeur de l'inductance, nous pouvons utiliser un compteur LCR. Cet appareil peut mesurer l'inductance de l'inducteur à une fréquence spécifique. La valeur mesurée doit se situer dans la plage de tolérance spécifiée par le fabricant. Par exemple, si une inductance PFC est évaluée à 1 mH avec une tolérance de ±5 %, l'inductance mesurée doit être comprise entre 0,95 mH et 1,05 mH.
De plus, la valeur de l'inductance peut varier en fonction de différentes conditions de fonctionnement, telles que la température et le courant. Par conséquent, il est important de mesurer l’inductance aussi précisément que possible dans les conditions de fonctionnement réelles. Certains compteurs LCR avancés peuvent simuler différentes conditions de température et de courant pour fournir des résultats de mesure plus précis.
2. Courant de saturation
Le courant de saturation est un autre paramètre critique pour les inductances PFC. Lorsque le courant circulant dans l'inductance dépasse son courant de saturation, la valeur de l'inductance diminue considérablement, ce qui peut entraîner une diminution du facteur de puissance et une augmentation de la distorsion harmonique du circuit PFC.
Pour déterminer le courant de saturation d'un inducteur PFC, nous pouvons utiliser une configuration de test de source de courant. En augmentant progressivement le courant traversant l'inductance et en surveillant l'évolution de la valeur de l'inductance, nous pouvons trouver le point où l'inductance commence à chuter rapidement. Ce point correspond au courant de saturation de l'inducteur.
Un inducteur PFC de haute qualité doit avoir un courant de saturation relativement élevé pour garantir un fonctionnement stable dans des conditions de charge élevée. Pour les applications nécessitant une puissance élevée, telles que les alimentations industrielles et les chargeurs de véhicules électriques, une inductance PFC avec un courant de saturation élevé est essentielle.
3. Résistance CC (DCR)
La résistance CC d'un inducteur PFC est également un facteur important à prendre en compte. Un DCR inférieur signifie moins de perte de puissance dans l'inducteur, ce qui peut améliorer l'efficacité globale du circuit PFC.
Le DCR peut être mesuré à l’aide d’un simple ohmmètre. Cependant, il est important de noter que le DCR peut augmenter avec la température en raison du coefficient de température positif du matériau conducteur. Par conséquent, lors de l’évaluation du DCR, nous devons le mesurer à la température de fonctionnement attendue.
De plus, un DCR inférieur peut également réduire la génération de chaleur de l'inducteur, ce qui est bénéfique pour la fiabilité à long terme de l'inducteur. Pour les applications à haute puissance, minimiser le DCR est crucial pour réduire la consommation d'énergie et éviter la surchauffe.
4. Matériau et structure de base
Le matériau et la structure du noyau d'un inducteur PFC ont un impact significatif sur ses performances. Différents matériaux de noyau, tels que la ferrite, le noyau en poudre et le noyau laminé, ont des propriétés magnétiques différentes, telles que la perméabilité, la densité de flux de saturation et la perte du noyau.
Les noyaux de ferrite sont largement utilisés dans les inducteurs PFC en raison de leur haute perméabilité et de leur faible perte dans le noyau à hautes fréquences. Ils conviennent aux applications avec des alimentations à découpage haute fréquence. Les noyaux de poudre, en revanche, ont une densité de flux de saturation plus élevée et de meilleures caractéristiques de polarisation CC, ce qui les rend plus adaptés aux applications à courant élevé.
La structure du noyau, comme la forme et le nombre de tours, affecte également les performances de l'inducteur. Par exemple, une structure de noyau toroïdal peut fournir un champ magnétique plus uniforme et des interférences électromagnétiques (EMI) plus faibles par rapport aux autres structures de noyau.
5. Augmentation de la température
L'augmentation de la température est un indicateur important des performances thermiques d'un inducteur PFC. Un inducteur PFC de haute qualité doit avoir une faible élévation de température dans des conditions de fonctionnement normales.
Pour mesurer l’élévation de température, on peut utiliser un thermocouple ou un thermomètre infrarouge. L'inducteur doit fonctionner à son courant et à sa fréquence nominales pendant un certain temps jusqu'à ce que la température se stabilise. La différence entre la température finale et la température ambiante correspond à l’augmentation de température.
Une faible élévation de température indique que l'inducteur présente de bonnes propriétés de dissipation thermique et une faible perte de puissance. Ceci est important pour la fiabilité à long terme de l'inducteur, car des températures élevées peuvent accélérer le vieillissement des matériaux et réduire la durée de vie de l'inducteur.
6. Performances EMI
Les interférences électromagnétiques (EMI) sont un problème courant dans les systèmes électroniques de puissance. Un inducteur PFC doit avoir de bonnes performances EMI pour garantir le fonctionnement normal des autres composants électroniques du système.
Pour évaluer les performances EMI d'un inducteur PFC, nous pouvons utiliser un récepteur EMI pour mesurer les émissions électromagnétiques générées par l'inducteur. Les émissions doivent être conformes aux normes internationales en vigueur, telles que les normes CISPR (International Special Committee on Radio Interference).
La conception de l'inducteur, telle que la structure du bobinage et le blindage, peut avoir un impact significatif sur ses performances EMI. Par exemple, un inducteur blindé peut réduire les émissions électromagnétiques et empêcher les interférences avec d'autres composants.
7. Comparaison avec des produits similaires
Une autre façon d'évaluer la qualité d'un inducteur PFC est de le comparer avec des produits similaires d'autres fournisseurs. En comparant les paramètres clés, tels que la valeur de l'inductance, le courant de saturation, le DCR et l'augmentation de la température, nous pouvons mieux comprendre les performances de l'inducteur.
De plus, les avis et commentaires des clients peuvent également fournir des informations précieuses sur la qualité et la fiabilité de l'inducteur. Nous pouvons rechercher des avis sur les sites Web, les forums et les réseaux sociaux du secteur pour voir ce que les autres utilisateurs pensent du produit.
8. Candidature – Exigences spécifiques
Enfin, la qualité d'un inducteur PFC doit être évaluée en fonction des exigences spécifiques de l'application. Différentes applications, telles que l'éclairage, l'électronique grand public et les alimentations industrielles, ont des exigences différentes pour l'inductance PFC.
Par exemple, dans les applications d'éclairage, un inducteur PFC de petite taille et à faible coût peut être préféré. Cependant, dans les alimentations industrielles, un inducteur PFC offrant un rendement élevé, une fiabilité élevée et de bonnes performances EMI est essentiel.

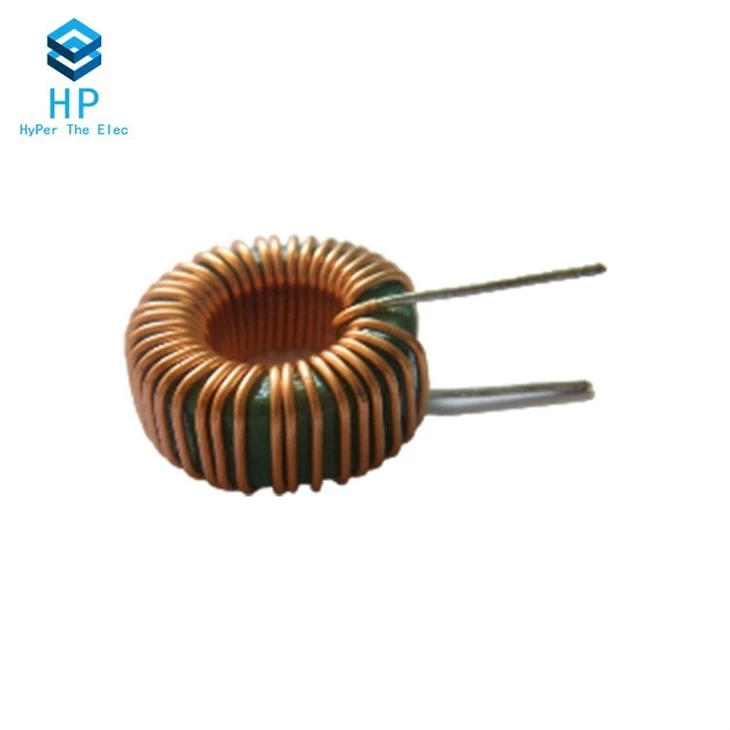

En tant que fournisseur d'inductances PFC, nous proposons une large gamme de produits, notammentBUCK Inducteur,Inducteur de filtre, etInducteur de bobine, pour répondre aux divers besoins de nos clients.
Si vous recherchez des inducteurs PFC de haute qualité pour votre application spécifique, nous serions heureux d'avoir une discussion avec vous. Notre équipe d'experts peut vous aider à sélectionner l'inducteur le plus adapté à vos besoins. N'hésitez pas à nous contacter pour plus d'informations et pour entamer une négociation d'approvisionnement.
Références
- Erickson, RW et Maksimovic, D. (2001). Fondamentaux de l'électronique de puissance. Springer.
- Mohan, N., Undeland, TM et Robbins, WP (2012). Électronique de puissance : convertisseurs, applications et conception. Wiley.
- Commission électrotechnique internationale (CEI). (2019). Compatibilité électromagnétique (CEM) - Partie 3 - 2 : Limites - Limites des émissions de courants harmoniques (courant d'entrée de l'équipement ≤ 16 A par phase).
